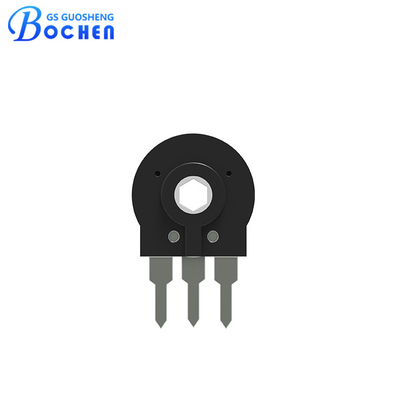

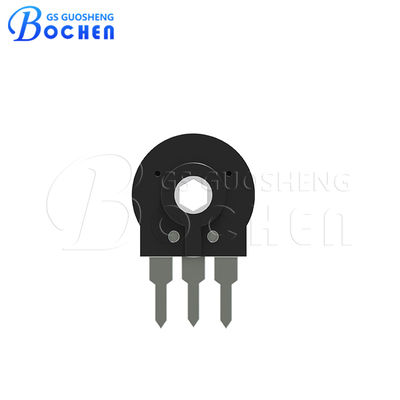

PT10 10mm Horizontales Kohlenstofffilmpotentiometer durch Loch

MOQ:	100 Stück
Preis:	$0.075 - $0.80/piece
Standardverpackung:	500 Stück/Plastikbeutel; 2000 Stück/Karton; 10000 Stück/Karton.
Lieferfrist:	1-7 Arbeitstage
Zahlungsmethode:	T/T, L/C, D/A, D/P, Western Union
Lieferkapazität:	3,000,000 Stück pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Zhengdu

Markenname

BOCHEN

Zertifizierung

RoHS, Reach

Modellnummer

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Min Bestellmenge:

100 Stück

Preis:

$0.075 - $0.80/piece

Verpackung Informationen:

500 Stück/Plastikbeutel; 2000 Stück/Karton; 10000 Stück/Karton.

Lieferzeit:

1-7 Arbeitstage

Zahlungsbedingungen:

T/T, L/C, D/A, D/P, Western Union

Versorgungsmaterial-Fähigkeit:

3,000,000 Stück pro Monat

Hervorheben:

10 mm Kohlenstofffilmpotentiometer

Horizontales Kohlenstofffolienpotentiometer

Horizontales Potentiometer von Cermet

Beschreibung des Produkts

PT10 10mm Horizontale Einstellung durch Loch Cermet Trimmer Carbon Film Potentiometer

Ein kurzes Detail

• Ausgezeichnete Leistung (Linearität bis zu 3%).
• Kohlenstoff- oder Cermet-Widerstandselement.
• Bis zu 16 mechanische Ablehnungen für taktiles Feedback.
• Bis zu 100.000 Lebenszyklen.
• Schutz unter IP54.
• Verpackung für die automatische Einfügung von Zeitschriften zur Verfügung.
• Polyester/Aluminiumsubstrat.
• Wiper in der Anfangsposition, 50% oder voll im Uhrzeigersinn.
• Locker und zusammengefügte Wellen und Knopf.
• Lineare, logarithmische und anti-logarithmische Spitzen.
• Selbstlöschbare Kunststoffe (UL 94V-0) sind erhältlich.
• SPDT-Schalter und niedriges Drehmoment verfügbar.

Beschreibung

Das PT10 Carbon Trimmer Potentiometer ist ein vielseitiges und robustes Bauteil mit einem Durchmesser von 10 mm, das für präzise Widerstandsregelungen in verschiedenen elektronischen Schaltkreisen entwickelt wurde.Es verfügt über ein Kohlenstoffelement für zuverlässige Leistung und langfristige StabilitätDie seitliche Anpassung ermöglicht eine einfache und bequeme Einstellung, während die durchgehende Lochmontage eine sichere Befestigung an Leiterplatten (PCBs) gewährleistet.Das Potentiometer bietet einen Standardwiderstandsbereich von 100Ω bis 5MΩ mit einer Toleranz von 20%. Es hat eine Leistung von 0,15 W bei 50°C, was es für Anwendungen mit geringer Leistung geeignet macht.Genaue und reibungslose AnpassungenDarüber hinaus arbeitet das PT10 in einem Temperaturbereich von -25°C bis +70°C effizient, was es für den Einsatz in verschiedenen Umgebungsbedingungen anpassungsfähig macht.

Spezifikation

Elektrische Spezifikationen	Verjüngung	Lin
	Standardwiderstandsbereich	100Ω ≤ Rn ≤ 5MΩ
	Standardwiderstandsverträglichkeit	± 20%
	Max. Spannung	200 VDC
	Nennleistung 50°C (122°F)	50°C, 0,15 W
	Restwiderstand	≤ 0,5% Rn (5Ω min.)
	Äquivalente Lärmfestigkeit	≤ 3% Rn (3Ω min.)
	Betriebstemperatur	-25°C bis +70°C
Mechanische Spezifikation	Mechanischer Drehwinkel	235° ± 5°
	Elektrischer Drehwinkel	220° ± 20°
	Drehmoment	0.4 bis 2 Ncm (0,6 bis 2,7 Unzen)
	Stopp Drehmoment	> 5 Ncm (> 7 in-oz)
	Schub-Zugkraft über den Rotor	> 49N
	Das Leben	Bis zu 100 000 Zyklen
Umweltprüfungen	Elektrische Lebensdauer	1.000h bei 50°C; 0,15 W; ± 5%
	Mechanische Lebensdauer	1000 Zyklen bei 10 bis 15 cpm; ±3 % (Rn < 1M)
	Temperaturkoeffizient	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Wärmekreislauf	16 Stunden bei 85°C und 2 Stunden bei -25°C; ±2,5%
	Feuchthitze	500h bei 40°C und 95% relativer Temperatur; ±5%
	Vibrationen	2 Stunden pro Ebene bei 10 Hz - 55 Hz; ± 2%
	Aufbewahrung	6 Monate bei 23°C ±2°C und 50% RH; ± 2,5%

Abmessung

Abmessungen in mm, Toleranzen ±0,30 mm, sofern nicht anders angegeben.

H01-2,5 mm

PT10 10mm Horizontales Kohlenstofffilmpotentiometer durch Loch 0

H04-3,8 mm

PT10 10mm Horizontales Kohlenstofffilmpotentiometer durch Loch 1

H05-5 mm

PT10 10mm Horizontales Kohlenstofffilmpotentiometer durch Loch 2

H07-3,8 mm

PT10 10mm Horizontales Kohlenstofffilmpotentiometer durch Loch 3

Verpackung

Verpackungsspezifikation: 500 Stück/Kunststoffbeutel; 2000 Stück/Karton; 10000 Stück/Karton.

Anwendung

• Auswahl des Geräteprogramms.
• Einstellung des Thermostats.
• Timer- und Steuerrelais.
• Verbraucherelektronik.
• Steuerungen für Elektrowerkzeuge.
• Prüf- und Messgeräte.

Vorteil

• Direktlieferung aus der Fabrik, keine Mittler.
• Vollständige Zertifikate wie RoHS, REACH,etc. und beste Qualitätssicherung.
• Ausreichende Produktionskapazität, kurze Lieferzeiten.
• Professionelles Kundendienstteam.
• OEM und ODM erhältlich.
