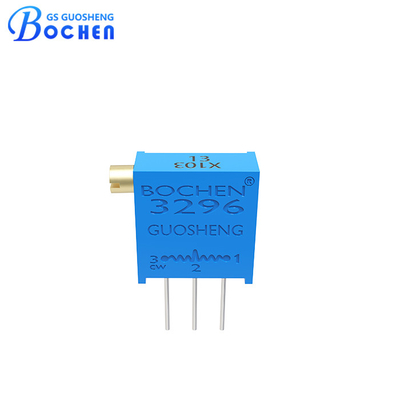

3296X 0,5 W Multiturn Cermet Trimmer Potentiometer Trimpot Seitenausrichtung

MOQ:	100 Stück
Preis:	$0.048 - $0.90/Piece
Standardverpackung:	Standardverpackung 50 Stück/Röhre
Lieferfrist:	1-7 Arbeitstage
Zahlungsmethode:	T/T, L/C, D/A, D/P, Western Union
Lieferkapazität:	10000000 Stücke pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Zhengdu

Markenname

BOCHEN

Zertifizierung

RoHS, Reach

Modellnummer

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Typ der Elemente:

Zellstoff

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Nennleistung (maximal 300 Volt):

70°C,0,5W;125°C,0W

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Min Bestellmenge:

100 Stück

Preis:

$0.048 - $0.90/Piece

Verpackung Informationen:

Standardverpackung 50 Stück/Röhre

Lieferzeit:

1-7 Arbeitstage

Zahlungsbedingungen:

T/T, L/C, D/A, D/P, Western Union

Versorgungsmaterial-Fähigkeit:

10000000 Stücke pro Monat

Hervorheben:

3296X Trimmerpotentiometer

0.5W Trimmerpotentiometer

Seitliche Einstellung 3296

Beschreibung des Produkts

3296X 0,5W Wechselwiderstandsseitenanpassung Multiturn Cermet Trimmer Trimming Potentiometer

Ein kurzes Detail

•0.5W bei70°C.

•Zwei endgültige Stile.

•Lineare Anordnung der Pins.

•Horizontale Einstellwelle.

• Gesamtmechanische Fahrt 30 ± 2 Drehungen.

•Widerstandsbereich von 10 Ohm bis 5M Ohm.

•8 mm lange Einstellwelle kann angepasst werden.

•Dünner Körperprofil, hohe Präzision und zuverlässige Leistung.

Beschreibung

Das 3296X Cermet Trimmer Potentiometer ist ein vielseitiges Bauteil, das für Präzisionsanpassungen in elektronischen Schaltungen entwickelt wurde.Dieses Multi-Turn-Präzisionspotentiometer bietet einen Widerstandsbereich von 10Ω bis 5MΩ, die für eine Vielzahl von Schaltkreisanforderungen geeignet ist. Mit einer Leistung von 0,5 W bei 70 °C gewährleistet sie eine zuverlässige Leistung unter unterschiedlichen Temperaturbedingungen.Dieses Potentiometer ermöglicht präzise und fein abgestimmte EinstellungenDarüber hinaus bietet es die Möglichkeit der Anpassung mit einer 8 mm langen Einstellwelle, die Flexibilität bei der Installation und dem Betrieb bietet.Das 3296X Cermet Trimmer Potentiometer wurde entwickelt, um eine gleichbleibende und genaue Leistung zu liefern, so dass es eine ideale Wahl für anspruchsvolle elektronische Anwendungen ist.

Spezifikation

Elektrische Eigenschaften	Nominaler Widerstandsbereich	10Ω bis 5MΩ
	Widerstand	± 10%
	Endwiderstand	≤ ± 1% R oder 3Ω
	Kontaktwiderstandsveränderung (CRV)	≤ 3% R oder 3Ω
	Isolierwiderstand	500 Vdc. R1≥1GΩ
	Widerstand gegen Spannung	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Dielektrische Festigkeit Meeresspiegel	500 Vac ((1 Min.)
	Wirksame Reisen	25 (± 2) Drehungen
Umweltmerkmale	Schweißwärmebeständigkeit	Wellenlöten: Temperatur: 260 °C ± 5 °C, T: 3 ± 1 Sek. Schweißen mit Lötwerk: Temperatur: 320 °C ± 5 °C, T: ≤ 2 Sekunden.
	Nennleistung (maximal 300 Volt)	70 °C, 0,5 W; 125 °C, 0 W
	Temperaturbereich	-55 °C ~ + 125 °C
	Temperaturkoeffizient	±250,±100 ppm /°C
	Temperaturänderungen	Der Wert der in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Verbrennungsstoffe ist zu berücksichtigen.
	Kollision	10-500Hz, 0,75mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Vibrationen	100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2%
	Elektrische Ausdauer bei 70°C	1000 Stunden @ 70oC Nennleistung; ΔR≤±3%R
	Rotationslebensdauer	200 Zyklen, ΔR≤±3%R
Körperliche Eigenschaften	Gesamtmechanische Fahrt	30 ± 2 Drehungen
	Startdrehmoment	≤ 25 mN.m.
	Drehmoment der Kupplung	≤ 35 mN.m

Abmessung

Zwei Endstufen:

Abmessungen in mm, Toleranzen ±0,30 mm, sofern nicht anders angegeben.

3296X 0,5 W Multiturn Cermet Trimmer Potentiometer Trimpot Seitenausrichtung 0

3296X 0,5 W Multiturn Cermet Trimmer Potentiometer Trimpot Seitenausrichtung 1

Verpackung

Verpackungsspezifikation: 50 Stück pro Tube.

3296X 0,5 W Multiturn Cermet Trimmer Potentiometer Trimpot Seitenausrichtung 2

Anwendung

• Telekommunikationsgeräte:Für die Feinabstimmung von Signalverarbeitungsschaltungen und die Aufrechterhaltung der Signalintegrität verwendet.

• Industrielle SteuerungssystemeVerwendung in Steuerungen und Automatisierungssystemen zur Kalibrierung und Anpassung von Steuerungsparametern.

• Medizinprodukte:In medizinischen Geräten zur präzisen Steuerung und Kalibrierung empfindlicher Geräte verwendet.

• Verbraucherelektronik:In Geräten wie Audiogeräten, Fernsehern und anderen Heimelektronikprodukten zur Einstellung von Einstellungen und Abstimmungsleistung.

• Elektronik für die Automobilindustrie:Verwendet in verschiedenen Anwendungen im Automobilbereich, wie z. B. Sensorik und Steuerungsmodule.

• Prüf- und Messgeräte:Es ist in Labor- und Feldinstrumenten für präzise Mess- und Kalibrierfunktionen unerlässlich.

• Stromversorgung:In Stromversorgungseinheiten verwendet, um Spannung und Strom genau einzustellen.

• HF- und Mikrowellenkreise:Wird für die Abstimmung und Abgleichung von Impedanzen in Hochfrequenzkreisen verwendet.

• Luft- und Raumfahrt:Anwendbar in der Avionik und Verteidigungssystemen für präzise Steuerung und Zuverlässigkeit in rauen Umgebungen.

Vorteil

• Direktlieferung aus der Fabrik, keine Mittler.
• Ausgefüllte Bescheinigungen wieRoHS, Reichweite, etc. und beste Qualitätssicherung.
• Ausreichende Produktionskapazität, kurze Lieferzeiten.
• Professionelles Kundendienstteam.
• OEM und ODM erhältlich.
