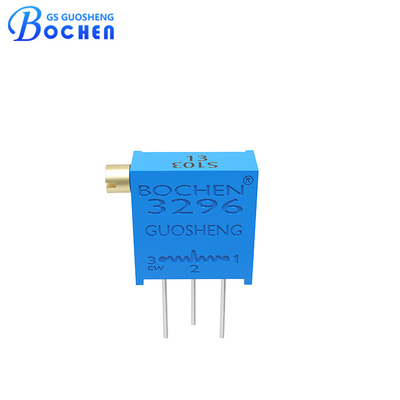

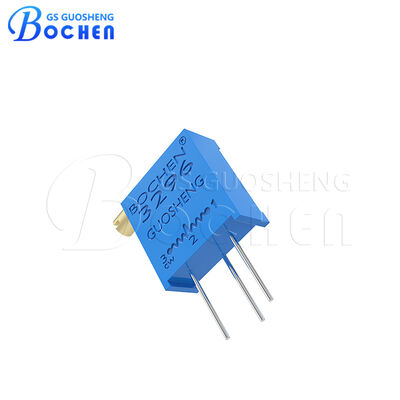

10% durch das Loch 3296 Potentiometer Präzisionswiderstand 3296S Multi Turn

10% durch das Loch 3296 Potentiometer Präzisionswiderstand 3296S Multi Turn

MOQ: 100 Stück
Preis: $0.048 - $0.90/Piece
Standardverpackung: Standardverpackung 50 Stück/Röhre
Lieferfrist: 1-7 Arbeitstage
Zahlungsmethode: T/T, L/C, D/A, D/P, Western Union
Lieferkapazität: 10000000 Stücke pro Monat
Ausführliche Information
Herkunftsort
Zhengdu
Markenname
BOCHEN
Zertifizierung
RoHS, Reach
Modellnummer
3296S
Produktbezeichnung:
3296S Cermet Trimmer Potentiometer
Produkt-Stil:
Mehrfachdrehen
Widerstandselement:
Cermet
Anpassungsstil:
Seitenanpassung
Montageverfahren:
Durchs Loch
Widerstandsbereich:
10Ω bis 5MΩ
Widerstandsverträglichkeit:
10%
Elektrische Fahrt:
25 ± 2 Drehungen
Gesamtmechanische Fahrt:
30 ± 2 Drehungen
Schwankung des Kontaktwiderstands (CRV):
≤ 3% R oder 3Ω
Nennleistung (maximal 300 Volt):
70°C,0.5W;125°C,0W
Betriebstemperaturbereich:
-55°C ~ +125°C
Min Bestellmenge:
100 Stück
Preis:
$0.048 - $0.90/Piece
Verpackung Informationen:
Standardverpackung 50 Stück/Röhre
Lieferzeit:
1-7 Arbeitstage
Zahlungsbedingungen:
T/T, L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit:
10000000 Stücke pro Monat
Hervorheben:

Durch Loch 3296 Potentiometer

,

Multi-Turn 3296 Potentiometer

,

Präzisionspotentiometer 3296

Beschreibung des Produkts

3296S 0,5w 10% Durchlöcherverstellbarer präziser variabler Widerstand





Eigenschaft:



3/8 ̊ Quadrat, Zermetelement, mehrfach drehbar, vollständig versiegelt.

Seitliche Anpassung.

Durch Lochmontageverfahren.

Nennleistung 0,5w bei70°C.

Breiter Widerstandsbereich10Ω bis 5MΩ, Toleranz 10%.

Niedriges cVariation des Berührungswiderstands (CRV) ≤ 3% R oder 3Ω.

 Anpassungsreisen 25 Drehungen, mechanische Fahrt30 Runden.

Betriebstemperaturbereich -55 °C ~ +125 °C.



Beschreibung:



Der 3296S-Trimmer zeichnet sich durch eine sorgfältig gestaltete Komponente aus, die Robustheit mit Präzisions-Tuning-Fähigkeiten verbindet.bekannt für seine Zuverlässigkeit und Stabilität unter verschiedenen UmweltbedingungenDieser Trimmer ist in einer Quadratkonfiguration von 3/8 ′′ präsentiert, was ihn kompakt und dennoch vielseitig für eine Vielzahl von Anwendungen macht.Die Integration der Mehrzweckfunktion ermöglicht eine fein abgestimmte Einstellung, eingeschlossen in einen vollständig versiegelten Körper, um Langlebigkeit und Beständigkeit gegen Umweltprobleme zu gewährleisten.



Die 3296S ermöglicht eine einfache Anpassung, auch wenn der Platz knapp ist.Es wird eine durchlöchrige Methode angewendet., die eine sichere und dauerhafte Verbindung zur Leiterplatte gewährleistet.



Eine seiner bemerkenswerten Eigenschaften ist der breite Widerstandsbereich, den er abdeckt, von 10 Ohm bis 5 Megohm, mit einer Toleranz von 10%.Diese große Reichweite macht es an zahlreiche Widerstandsanforderungen in elektronischen Schaltkreisen anpassbarAußerdem weist es eine geringe Kontaktwiderstandsvariation (CRV) auf, die weniger als oder gleich 3% des Widerstandswerts oder 3 Ohm beträgt.die Präzision und Zuverlässigkeit bei der Aufrechterhaltung der gewünschten Widerstandseinstellung hervorhebt,.



Der Trimmer ist für den Betrieb in einem Temperaturbereich von -55°C bis +125°C ausgelegt, was seine Eignung für den Einsatz in einer Vielzahl von Betriebsbedingungen weiter unterstreicht.Benutzer werden die fein abgestimmte Steuerung zu schätzen wissen., mit 25 Drehverläufen und einer mechanischen Gesamtdrehung von 30 Drehverläufen, die eine genaue Widerstandseinstellung für komplexe elektronische Aufgaben ermöglicht.

Such design considerations ensure that the 3296S cermet trimmer is not just a component but a reliable and precise tool for tuning and maintaining the performance of electronic circuits across a broad spectrum of applications.





Spezifikation:



Elektrische Eigenschaften Nominaler Widerstandsbereich 10Ω bis 5MΩ
Widerstand ± 10%
Endwiderstand ≤ ± 1% R oder 3Ω
Kontaktwiderstandsveränderung (CRV) ≤ 3% R oder 3Ω
Widerstand gegen Isolierung 500 Vdc. R1≥1GΩ
Widerstand gegen Spannung 101.3KPa, 500 Vac; 8.5KPa, 250 Vac
Dielektrische Festigkeit Meeresspiegel 500 Vac ((1 Min.)
Wirksame Reisen 25 (± 2) Kurven
Umweltmerkmale Schweißwärmebeständigkeit Wellenlöten:
Temperatur: 260 °C ± 5 °C, T: 3 ± 1 Sek.
Schweißen mit Lötwerk:
Temperatur: 320 °C ± 5 °C, T: ≤ 2 Sekunden.
Nennleistung (maximal 300 Volt) 70 °C, 0,5 W; 125 °C, 0 W
Temperaturbereich -55 °C ~ + 125 °C
Temperaturkoeffizient ±250,±100 ppm /°C
Temperaturänderungen Der Wert der in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Verbrennungsstoffe ist zu berücksichtigen.
Kollision 10-500Hz, 0,75mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
Vibrationen 100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2%
Elektrische Ausdauer bei 70°C 1000 Stunden @ 70oC Nennleistung; ΔR≤±3%R
Rotationslebensdauer 200 Zyklen, ΔR≤±3%R
Körperliche Eigenschaften Gesamtmechanische Fahrt 30 ± 2 Drehungen
Startdrehmoment ≤ 25 mN.m.
Drehmoment der Kupplung ≤ 35 mN.m





Abmessungen:



10% durch das Loch 3296 Potentiometer Präzisionswiderstand 3296S Multi Turn 0





Verpackung:



Verpackungsspezifikation: 50 Stück pro Rohr.





Anwendung:



• Telekommunikationsgeräte:Für die Feinabstimmung von Signalverarbeitungsschaltungen und die Aufrechterhaltung der Signalintegrität verwendet.

• Industrielle SteuerungssystemeVerwendung in Steuerungen und Automatisierungssystemen zur Kalibrierung und Anpassung von Steuerungsparametern.

• Medizinprodukte:In medizinischen Geräten zur präzisen Steuerung und Kalibrierung empfindlicher Geräte verwendet.

• Verbraucherelektronik:In Geräten wie Audiogeräten, Fernsehern und anderen Heimelektronikprodukten zur Einstellung von Einstellungen und Abstimmungsleistung.

• Elektronik für die Automobilindustrie:Verwendet in verschiedenen Anwendungen im Automobilbereich, wie z. B. Sensorik und Steuerungsmodule.

• Prüf- und Messgeräte:Es ist in Labor- und Feldinstrumenten für präzise Mess- und Kalibrierfunktionen unerlässlich.

• Stromversorgung:In Stromversorgungseinheiten verwendet, um Spannung und Strom genau einzustellen.

• HF- und Mikrowellenkreise:Wird für die Abstimmung und Abgleichung von Impedanzen in Hochfrequenzkreisen verwendet.

• Luft- und Raumfahrt:Anwendbar in der Avionik und Verteidigungssystemen für präzise Steuerung und Zuverlässigkeit in rauen Umgebungen.





Vorteil:



• Direktlieferung aus der Fabrik, keine Mittler.
• Ausgefüllte Bescheinigungen wie
RoHS, Reichweite, etc. und beste Qualitätssicherung.
• Ausreichende Produktionskapazität, kurze Lieferzeiten.
• Professionelles Kundendienstteam.
• OEM und ODM verfügbar.
